视频录像播放程序
——安装及使用说明
一、视频采集卡安装
1.1操作系统环境要求
操作系统：windows2000，必须安装sp4补丁，并安装有关升级文件；
分区文件格式：必须选择NTFS格式；
硬盘分区方法：
步骤1、用安装光盘启动电脑后，将大容量硬盘（如
步骤2、安装win2000操作系统及驱动程序；
步骤3、安装完成后进入系统先打上sp4补丁；
步骤4、安装防病毒软件，但应注意打开本文3.6端口映射中所提及的端口；
步骤5、从网上下载windows系统的更新补丁，进行升级更新；
步骤6、编辑注册表，操作如下：
在"开始→运行"中键入regedit，在
HKEY_LOCAL_MACHINE＼SYSTEM＼CurrentControlSet＼Services＼Atapi＼Parameters下，将光标移到窗口右侧的数值栏中点击鼠标右键，在新建菜单中选择双字节值（D），将其默认名称（新值 #1）更改为EnableBigLba，右键点击该名称，选择更改（M），然后填写数值为1；
步骤7、重新启动计算机；
步骤8、进入操作系统，使用系统自带的磁盘管理工具对余下的未分区部分进行分区和格式化，切记分区格式一定要选择NTFS格式。
1.2硬件安装
视频采集卡应该安装在网吧的视频服务器上，视频服务器既可以与刷卡计费的服务器使用同一台计算机，也可以安装在其他的计算机上。在安装之前，首先应该对照G1204兼容性列表.xls文件中所列出的可以兼容的硬件，确保本视频服务器所使用的主板和显卡是否可兼容（表中在结果一栏中标志为P的意为兼容，标志为NP的意为不兼容，表中未列出的型号，其兼容性不能确定）。为保证安装过程顺利，各网吧应尽量选用兼容产品。
1. 关闭计算机；
2. 安装好为存储视频录像专用的硬盘；
3. 将视频采集卡安装在计算机任一空闲的PCI插槽中，并用螺丝固定好
注意：有些主板比较小，其中已经安装的某些板卡的散热片如果紧邻视频采集卡，可能会出现意想不到的现象和其它不良后果；
4. 将所有摄像头的连接线与视频采集卡连接好；
注意：正对收银台的摄像头一定要连接在采集卡的1号通道上；
5. 按下电源按钮,启动计算机；
1.3驱动及播放程序下载
下载后的文件解压缩后会生成：视频采集卡驱动程序以及视频播放软件两个目录。为便于讨论，在以下的叙述中，假设下载后解压缩的文件存放在D盘根目录下。
二、视频采集卡驱动安装
根据计算机硬件配置的不同，该过程在有些计算机上可能比较慢
安装方法一：
当系统提示找到新硬件的时候，为系统指定驱动程序的所在位置：
D:\视频采集卡驱动；
如果在安装过程中虽然提示没有找到合适的驱动程序，但是同时也正确地显示了我们所指定的安装路径，同样可以正确安装。
在安装完成后，应该到设备管理器中查看声音、视频和游戏控制器中是否有GD4004HC H.264 Video/Audio Capture Board，如果有,则表示安装正确。
三、视频播放软件安装
对于软件升级的用户、以及出于维护目的需要重新本软件的用户，必须首先卸载已经安装的程序，然后才能重新安装新的升级程序。卸载的具体步骤请参照3.3视频播放软件卸载执行。
3.1软件安装环境
安装视频播放软件之前，必须确保本计算机的软件设置符合以下条件：
核实IE浏览器版本：应为6.0或以上；
核实DirectX版本：至少为9.0或以上；
3.2视频播放软件安装
1. 双击运行 D:\视频录像软件\IVTSetup.msi，接下来选下一步；
2. 程序默认安装在C:\Program
Files\DvrServer\目录下，点“浏览”可更改安装目录。
3. 然后选择任何人，点下一步；
4. 在接下来的页面中再点下一步，程序开始安装；
5. 安装过程中系统会提示选择用来存放历史视频文件的路径，可以选择多个盘符，这样当某个盘符下的空间占满之后，系统会自动把文件存放到其他盘符下；如果只选择了一个盘符，当该盘符下的空间已经占满时，系统会自动删除日期最远的历史纪录，从而确保存储空间的容量足够。
6. 等待程序提示已成功安装，点关闭以后重启机器即可；
3.3视频播放软件卸载
l
如果因为某些原因，比如系统问题，或者其它意外事项，导致视频监控软件没有正确安装，结果可能导致无法正常查看视频图像
此时首先应该按照3.1软件安装环境中提到的部分进行检查，如所有条件均满足，可采用如下方式将已经安装的视频监控软件卸载，然后重新安装：
l
再次运行视频播放软件的安装程序（或者从控制面板——〉添加/删除程序中选择视频终端管理系统并点击删除按钮）；
l
选择移除已经安装的程序；
l
重新启动计算机；
l
删除已安装程序所在的目录，如果前面的安装中使用了默认路径，则为：C:\Program Files\DvrServer；
l
进入系统盘符的WINDOWS目录下的system32目录（如C:\WINNT\system32），将此目录下的AtlFire.dll、emClient.dll以及emPlayer.dll三个文件删除；
l
按照本指南中3.2视频播放软件安装中的描述重新安装本软件；
l
重新启动计算机。
3.4设置视频服务器地址
在计费服务器的主窗口中点击系统管理—〉视频服务器配置：
此处仍需强调的是：如果视频采集卡与计费服务用的是同一台计算机，则此处无须设置。如果计费服务器使用一台计算机，而视频图像查看使用另外的服务器，则需要进行如下设置：

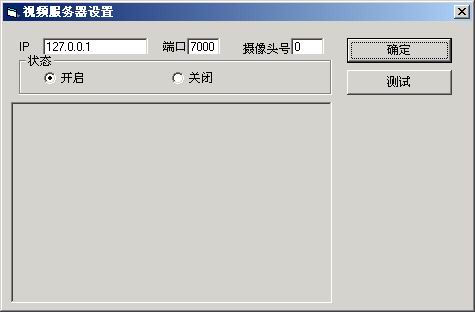

打开如下界面：
在IP栏中填写另外的视频服务器的地址。点击测试按钮，如果地址正确、摄像头连接正确，则应该看到正对吧台的摄像头所获取的图像，此时点击确定按钮。关闭该窗口即可。
否则请检查该地址是否正确，以及正对吧台的摄像头是否连接在采集卡的1号通道上，以及线缆连接是否正确。
3.5检测效果
l
在视频服务器上打开IE浏览器；
l
在地址栏中输入：http://127.0.0.1:8080/dvrserver，回车；

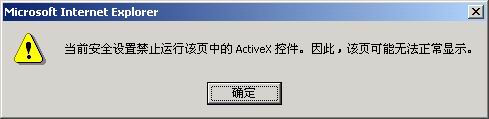

如果在打开页面时显示：
请检查前面软件安装环境中是否已经启用了ActiveX控件和插件。
l
在打开的页面中选择：
用户名：guest_user；
在密码栏中输入wb_guest；
按照屏幕上显示的验证码填写；
点击登录按钮；
根据图像中的显示效果，调整摄像头的高度和角度，不要留死角。
正对收银台的摄象机一定要摄取到刷卡人员的脸部正面，并且既不能过高从而只能摄取到头顶，也不能过偏从而只能摄取到脸部侧面，
应调整高度和角度保证环境光线的均匀，不要正对强烈入射光源，也不要使得摄像机两侧的光照强度差别太大。
为保证效果，应重新摆放计费服务器以及读卡器的位置，以保证摄像机能够摄取到刷卡人员符合要求的图像。在效果符合要求的前提下，读卡器的位置应予以固定。
3.6端口映射
系统整体安装完成后需要在网吧使用的代理服务器、或者路由器上映射端口：
TCP端口：5050、8080、29997
将上述端口映射到安装视频播放软件的计算机上。
映射方法为：
l
如果网吧使用了代理服务器，可以从网上下载有关的端口映射工具，如portmap等，在这些软件中，将这几个端口映射到代理服务器的公网地址上。
比如：安装视频录像软件的计算机是在网吧的内网上，地址为：192.168.0.55，而代理服务器的内网地址为：192.168.0.1，公网地址为：221.1.212.106,那么使用端口映射工具将:
221.1.212.106：5050——〉192.168.0.55
221.1.212.106：8080——〉192.168.0.55
221.1.212.106：29997——〉192.168.0.55
l
如果网吧使用了路由器，并且该路由器由网吧自己管理和配置，那么可由网吧的技术人员，登录到路由器的管理配置界面，将上述端口映射到内网安装视频播放软件的机器上；
l
如果网吧的路由器由线路供应商管理，比如网通、电信，也就是说路由器的密码只有网通或者电信才知道，而配置工作也必须由线路供应商来完成，则各网吧需要向自己的线路供应商联系，要求其代为配置上述端口映射。
